Casa Salzano–Ilhabela-SP

Projeto de Arquitetura : WGAP (Walter Gola)
Cálculo Estrutural : Carpintería Estruturas de Madeira (Eng. Alan Dias)
Local : Ilhabela - SP
Ano de Construção : 2009/2010
Madeira utilizada : Itaúba e Eucalipto Citriodora
Montagem : WGAP e Carpintería (Equipes)

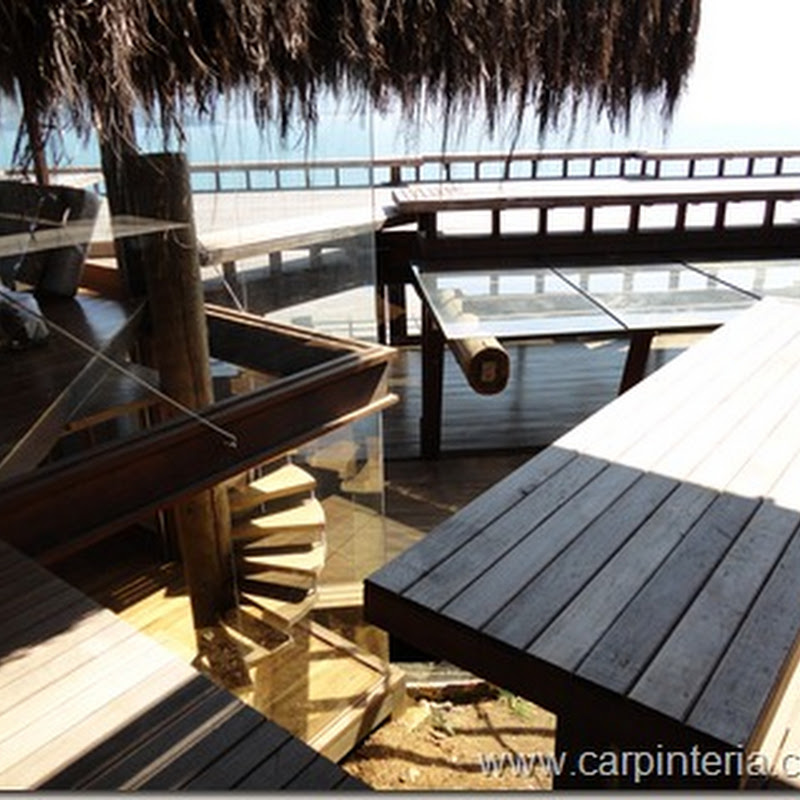

Esse belíssimo projeto, concebido juntamente com o arquiteto Walter Gola, tem algumas peculiaridades bem interessantes! Primeiramente pode-se perceber que nas “quinas” dos bangalôs não existem pilares, a estrutura foi “girada” em forma de losango. Assim, temos todas as quinas livres e uma maior visão de dentro deles. O Segundo aspecto é que na casa principal usamos pilares de madeira inclinados, com uma porta de vidro em ângulo, dando uma sensação totalmente diferente pra quem passa por lá! Agora, estruturalmente falando, o que mais me agrada (e deu trabalho!) é esta viga de eucalipto de 40cm de diâmetro que colocamos sobre as vigas inclinadas. Ela é composta por duas peças de 8,0m com uma emenda NO MEIO do vão e balanços de 3,5m. Isso me dá 9,0m de vão livre no meio da casa. Criei uma espécie de FLANGE pra unir as duas madeiras roliças coimo se fossem tubulações. Além disso, há uma laje de concreto por cima, onde utilizei um sistema misto. Chumbei com cola química alguns pinos metálicos sobre a viga de eucalipto e concretei a laje neles. Isto fez com que o concreto trabalhasse à compressão e a madeira apenas à tração e um pouco de flexão. Isto é lindo! A engenharia trabalhando à favor das estruturas em madeira!


DSC00693DSC00696DSC00699DSC00700DSC00705DSC00715DSC00726DSC00729DSC00734DSC00736DSC00739DSC00741DSC00742DSC00743DSC00750DSC00756DSC00759DSC00760DSC00763IMG_0811IMG_0821IMG_1285imageimage
