Centre Pompidou Metz – Arquiteto Shigeru Ban

Há muito tempo eu gostaria de fazer um post falando desse grande arquiteto japonês, que vem desafiando nós, construtores de estruturas em madeira, no mundo todo.
Dessa vez ele criou uma estrutura espetacular, com um sistema de ligação entre peças de madeira laminada colada, criada há alguns anos atrás para atender aos seus desenhos arquitetônicos.
A Madeira Laminada Colada é o único material que poderia fazer as suas estruturas.

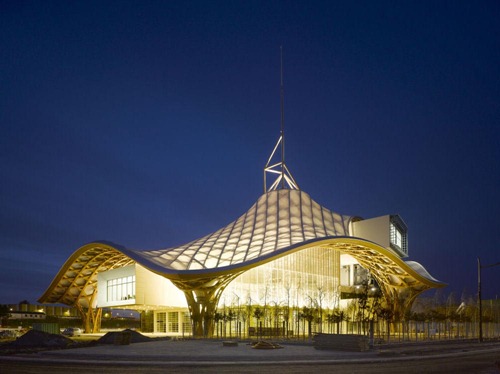

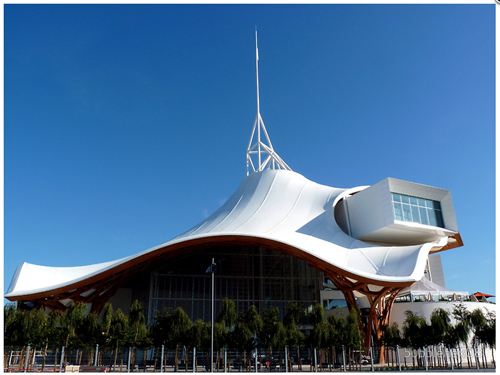

Construído a um custo de aproximadamente US $ 46 milhões, o Centro Pompidou de Metz, na França, um museu de arte moderna e contemporânea, foi inaugurado recentemente pelo presidente Sarkozy da França em 11 de maio de 2010.
O museu exibe obras de arte, incluindo esculturas, pinturas modernas e contemporâneas e arte gráfica. No entanto, além das atrações do museu que serão de interesse para os visitantes, todos irão se surpreender com o impressionante design arquitetônico dos mundialmente famosos arquitetos, Shigeru Ban e Jean de Gastines.
Eles criaram uma espetacular sustentação de telhado de madeira laminada colada e um complexo intrigante de aço e concreto para criar galerias que não só proporcionam áreas de exposição, mas também com lindas vistas da cidade de através das grandes áreas envidraçadas.

1

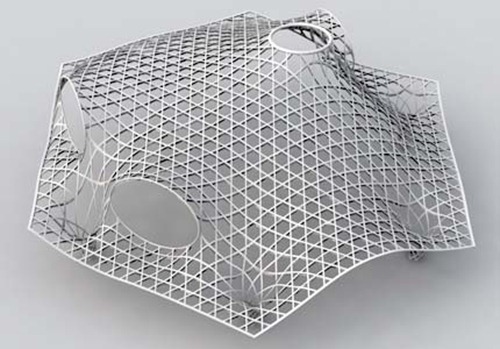

cwmags-1-7-metz-2cwmags-1-7-metz-3As peças de madeira compreendem 16 km de madeira laminada colada, que estam aparafusadas em conjunto para formar uma malha hexagonal sobre o qual foi instalado uma cobertura sintética para proporcionar uma protecção contra as intempéries, bem como fornecer luz. Área do telhado total é de cerca de 8.500 m².
A estrutura de madeira foi feita pela empresa alemã, Holzbau Amann, que desenvolveu a solução junto com o especialista em madeira suíço Hermann Blumer. O gerente de projeto da Holzbau Amann, Tobias Dobele, concebeu as soluções.

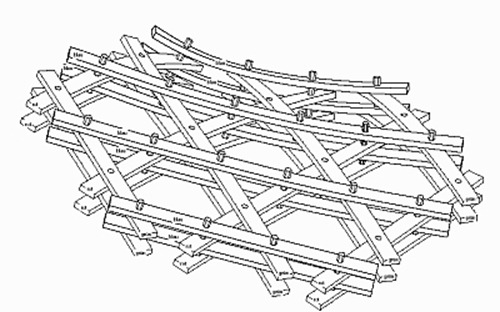

A estrutura de madeira era tão complicada que só poderia ser feita usando a ajuda de desenhos avançados e tridimensionais em computadores. Em princípio, a estrutura é composta por 3 camadas duplas de vigas de madeira laminada, com secção transversal rectangular.
A complexa geometria dos elementos só pode ser conseguida através da modelagem em máquinas de CNC avançadas.
cwmags-1-7-metz-12cwmags-1-7-metz-13
cwmags-1-7-metz-14pompidou-metz
Devido às muitas variações entre os milhares de feixes, cada um foi fabricado por uma ferramenta controlada por computador que pôde moldar as curvas em várias direcções e fazer furos para as juntas (nós, pinos e espaçadores). A estrutura foi completamente modelada por computador.
No total, foram 1.600 vigas, o equivalente a 1.000 m³ de Madeira Laminada Colada mais de 15.000 bocais hexagonais; 8.000 blocos de cisalhamento e 1.800 barras roscadas tipo M24.
A maior parte das vigas têm seção transversal de 14x44cm e possuem um comprimento máximo de até 14 m. Comprimento mínimo é de 1 m. A exceção é a das vigas de suporte maiores, que têm uma secção transversal de 18x100cm e possuem um comprimento máximo de 16 m.
Durante o trabalho de design, as empresas trabalharam com Biel College, que realizou testes estruturais dos diferentes elementos.
Noventa e cinco por cento das vigas para a estrutura são feitas de ABETO da Áustria e Suíça. Outras madeiras utilizadas são de FAIA e LARIÇO.
cwmags-1-7-metz-23cwmags-pompidou_4025_space_2
Os diversos elementos foram formadas em torno de uma estrutura de seis vigas que formam uma grelha hexagonal. O design é totalmente inovador e único no mundo da construção.
A Holzbau Amann trabalhou com treze carpinteiros no local e na fábrica e mais oito pessoas por turno. Para atender a programação, a empresa teve que trabalhar 24 horas por dia em 3 turnos durante 10 meses, com mais 4 meses de trabalho em dois turnos.
cwmags-1-7-metz-20
Durante a construção, um sistema confiável e versátil de escoramento foi obrigado a apoiar o quadro inicial. A empresa alemã de andaimes, Peri, projetou o conceito de escoramento usando a “Peri UP Rossetta”, 32m de torres de escoramento elevadas que suportaram as cargas concentradas durante o trabalho de construção.
cwmags-1-7-metz-16A empresa francesa, Viry foi contratada para a montagem do grande anel de metal e estrutura afunilada na parte superior da torre hexagonal. A 37m de altura, a estrutura de aço suporta o elemento grande do telhado de madeira. A mais alta torre de metal dos principais elementos estruturais atinge uma altura de 77m.
A coluna de aço é a âncora para os cabos de sustentação a 8.000 m² membrana têxtil, que foi fabricado no Japão pela Taiyo para sua subsidiária na Alemanha, Taiyo Europa.
O telhado da membrana cobre todo o edifício e, para proteção adicional, saliências em até 20 m para dar proteção total das fachadas e da estrutura de madeira de sol, chuva e vento. É feito de fibra de vidro e teflon (PTFE politetrafluoroetileno).
Embora o teto foi projetado principalmente para a proteção, o arquiteto também fez bom uso do efeito translúcido do material para iluminação. A membrana reflecte 85% da luz interna, mas a 15% da luz que passa através da estrutura sai durante a noite, quando o edifício é iluminado a partir de dentro.
Centre-Pompidou-Metz-by-Shigeru-Ban-Architects-Jean-de-Gastines
cwmags-1-7-metz-17Custo: 46 milhões dólares
Área de Construção Total: 10.700 m²
Espaço de exposição: 5000 m²
Studio: 196 lugares
Auditório: 144 lugares
• 5 escritórios de estudos técnicos para os estudos de engenharia da estrutura e telhado;
• Mais de 50 subcontratantes para a construção do edifício;
• 80 trabalhadores no local durante a fase de estrutura principal;
• 200 pessoas durante o trabalho de segunda fase;
• 3 gruas mobilizadas para trabalhar com a mais alta em 67m;
• 405 estacas perfuradas 50 cm a 1 m de diâmetro e 11 m de profundidade;
• 750 toneladas de andaimes;
• 12.000 m³ de concreto (fundações e de carpintaria);
• 1500 ton de aço para concreto armado;
• 75.000 horas de trabalho (trabalho estrutural);
• 970 ton de aço estrutural (fachadas e torre hexagonal);
• 650 toneladas de estrutura de madeira;
• 18 km de madeira e 16.000 peças para a formação da estrutura de madeira;
• 8000 m² de membrana de PTFE;

2Captura de Tela 2012-08-21 às 16.50.44Captura de Tela 2012-08-21 às 16.52.06Captura de Tela 2012-08-21 às 16.55.11Captura de Tela 2012-08-21 às 16.55.30Captura de Tela 2012-08-21 às 16.56.04Captura de Tela 2012-08-21 às 16.57.40Centre_Pompidou-Metz_-_Pose_de_la_première_pierre_-5Centre-Pompidou-Metz-Exterior-1Captura de Tela 2012-08-21 às 16.55.46centro pcwmags-1-7-metz-15Centre-Pompidou-Metz-Exterior-2Centre-Pompidou-Metz-Exterior-3Centre-Pompidou-Metz-Exterior-4
Road Trip 09-04-2011a 14-04-2011 027

terça-feira, 7 de agosto de 2012

Moretti Interholz Italia e Carpinteria Estruturas de Madeira

Um grande passo pra Carpintería Estruturas de Madeira e pras estruturas em madeira no Brasil! Estamos representando a Moretti Interholz em estruturas de madeira laminada colada pra grandes obras aqui no Brasil!

A princípio vamos atuar em grandes obras, com o projeto executivo e cálculos estruturais feitos aqui na Carpintería. Depois encomendamos as peças na Moretti, que fabricará as estruturas em Abete (uma espécie de Pinus, só que mais resistente que o brasileiro), já com os cortes, furos e encaixes, prontos pra montagem, como um Lego, sempre em Madeira Laminada Colada. Importaremos as peças para o Brasil e faremos a montagem da estrutura por aqui.

A Moretti já produz estruturas de MLC há mais de 20 anos e possui todas as certificações necessárias para a comercialização de madeira no mundo todo. Nós optamos por importar as peças já trabalhadas, em CNC (Veja um vídeo da Hundegger K2i aqui) pois mesmo com todo o trabalho de laminação, colagem e pré fabricação das peças, ainda assim o custo é melhor que produzí-las aqui no Brasil. Confira!!!!

Vejam os folders da Moretti aqui :
Catálogos :
http://issuu.com/alandias/docs/moretti_interholz_br_final
Company Profile :
http://issuu.com/alandias/docs/moretti_group_company_profile_br_final

Moretti Spa é a Holding do setor de construções, a líder da qual depende o controle e a coordenação de 4 empresas: Moretti Prefabbricati, Moretti Interholz, Moretti Contract, Moretti Real State. Quatro braços que se ocupam, respectivamente de construção industrializada, componentes em madeira laminada, realização chave em mãos e vendas imobiliárias.
Experiência, serviço e entrega no prazo.
São estes os três princípios caracterizantes de todas as empresas que formam o grupo industrial Moretti. Uma realidade empreendedorial estruturada para oferecer o melhor equilíbrio entre produção de qualidade e elevado nível de serviço.
Uma referência completa e avançada
Atualmente na Itália somente o Grupo Moretti desenvolve um empenho tão amplo e diversificado a ponto de compreender elementos pré-fabricados em cimento, sistemas em madeira laminada e serviço geral contractor com realização de grandes obras “chave em
mãos”. Os estabelecimentos organizados em uma lógica de grupo, mas autônomos do ponto de vista operacional, são gestidos e deslocados em mais zonas geográficas, para assegurar além do melhor rendimento, um maior contato direto com as áreas territoriais.
Planning operativos bem organizados
O Grupo Moretti, colocou propositalmente um percurso planificado e coordenado das várias fases que partindo do serviço de assistência aos projetistas, se concretiza na fase de produção dos pré-fabricados, controle dos prazos de entrega e instalação.
O resultado deste processo amplamente verificado é a otimização global das atividades, através de um planning concordado junto ao cliente e que representa um reconhecido ponto de força da empresa.
A melhor relação qualidade preço
A capacidade de realizar preventivos com grande precisão, a seriedade no respeito dos acordos de fornecimento e a capacidade
profissional dos serviços agregados, constituem outros tantos fatores propositativos e caracterizantes na imagem do Gruppo Moretti
a respeito dos próprios interlocutores do mercado.
Partner dos projetistas
O Gruppo Moretti coloca à disposição toda a sua experiência e especialização no campo da pré-fabricação para assistir arquitetos e projetistas no trabalho técnico-criativo deles. A assistência dá consultoria para aprofundar no que podem oferecer nos mais modernos elementos pré-fabricados em cimento e madeira laminada, até uma parceria completa que se estende também em fase de execução. As importantes colaborações e realizações desenvolvidas com alguns dos mais importantes arquitetos e estudos de projetação mundial, constituem no melhor depoimento de validade deste diálogo “a todo campo”.

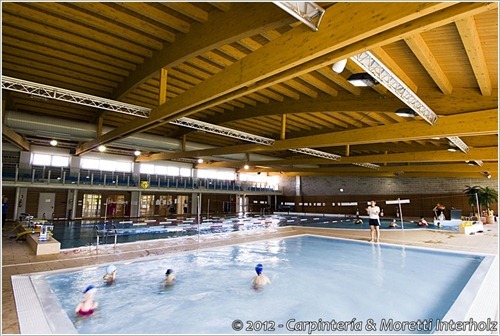

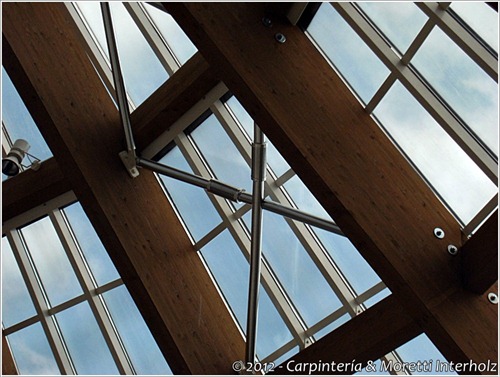

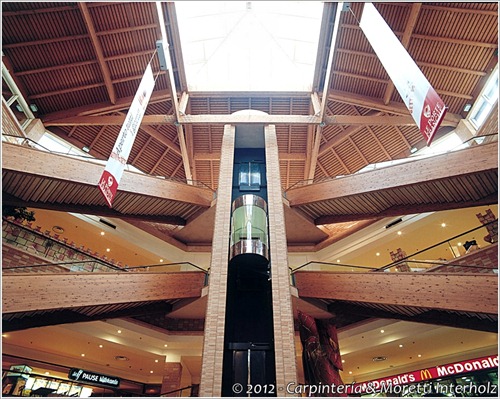

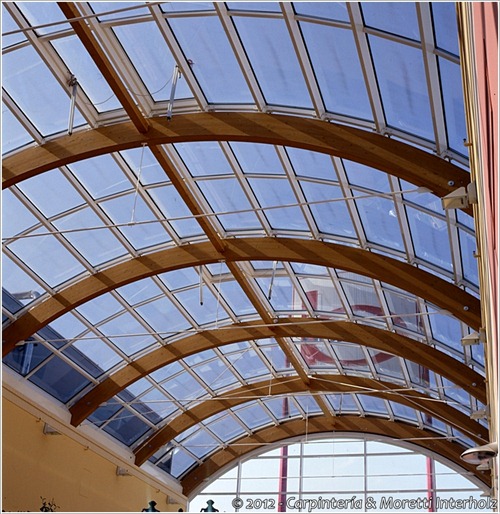

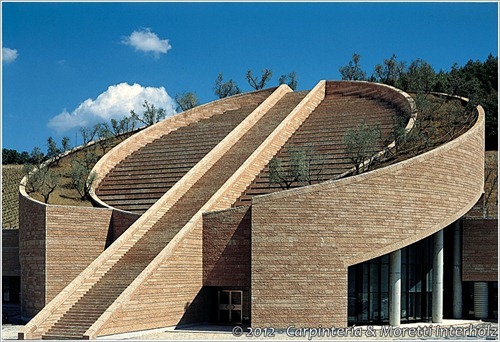

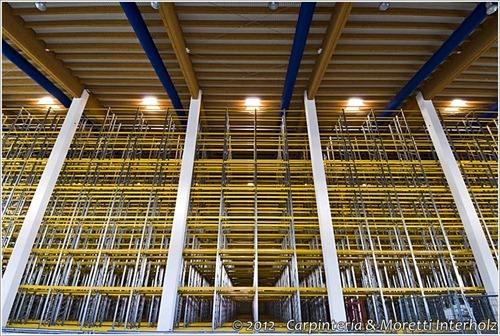

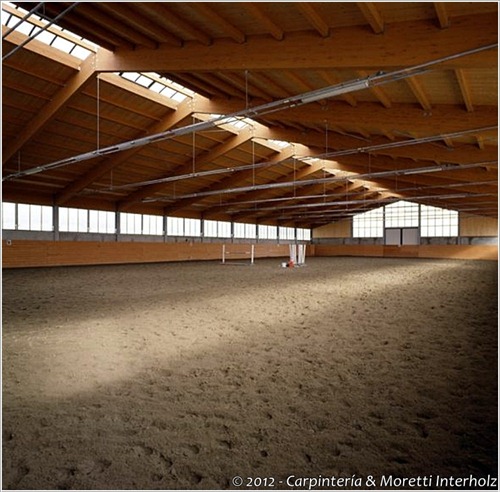

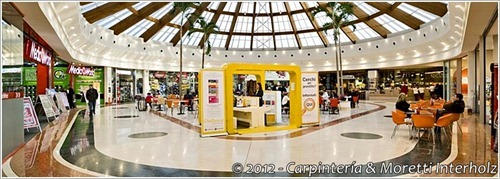

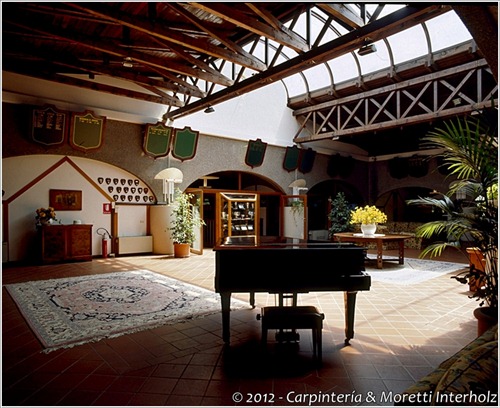

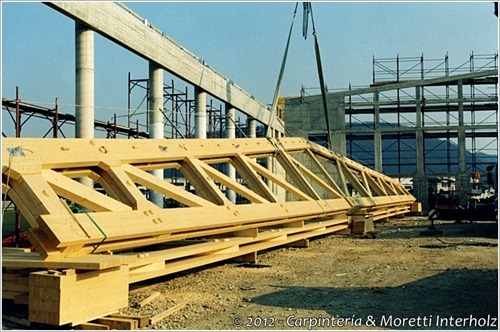

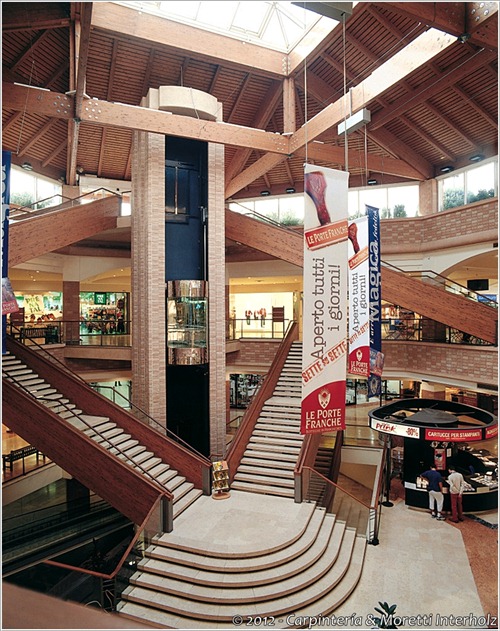

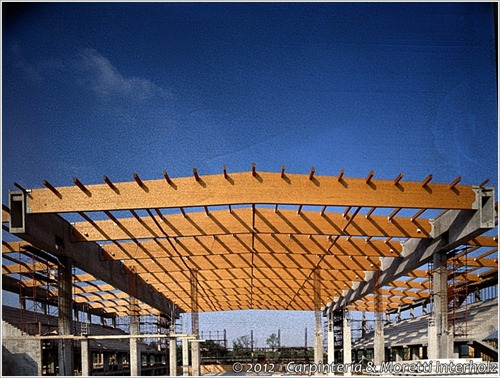

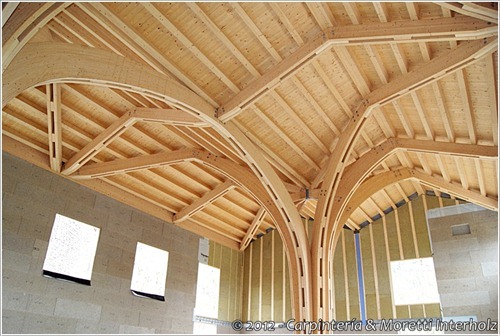

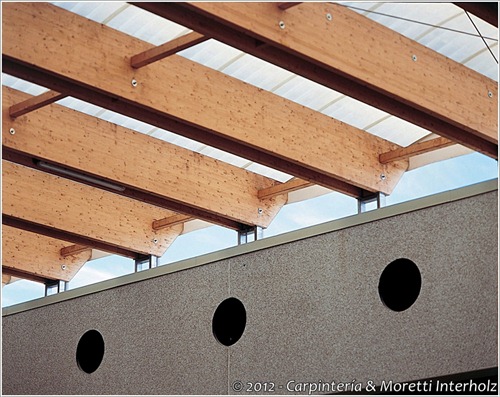

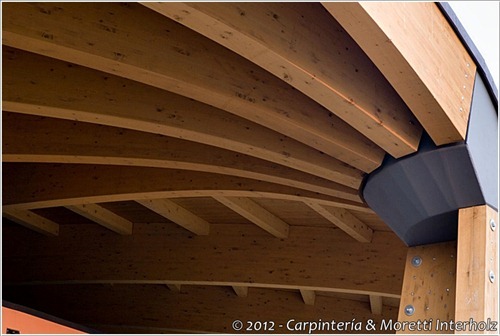

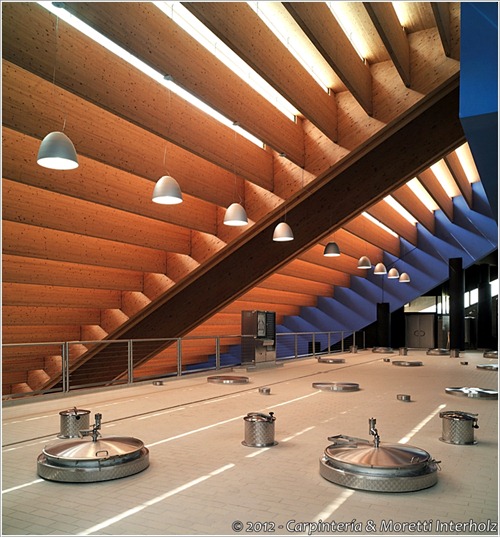

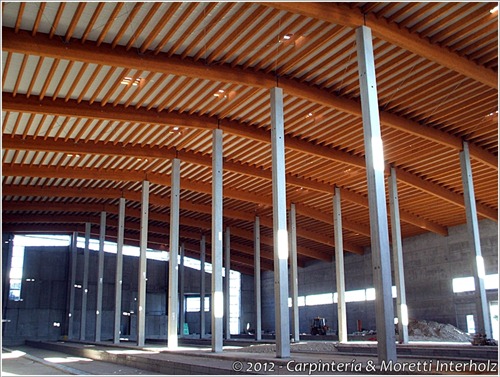

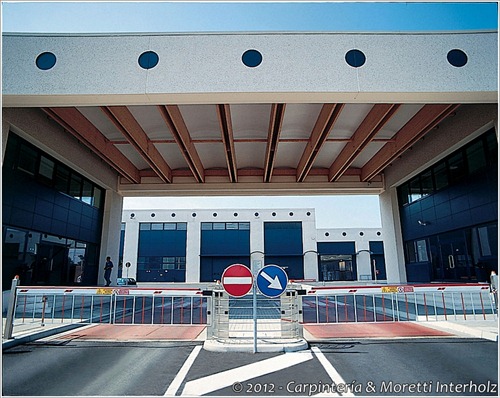

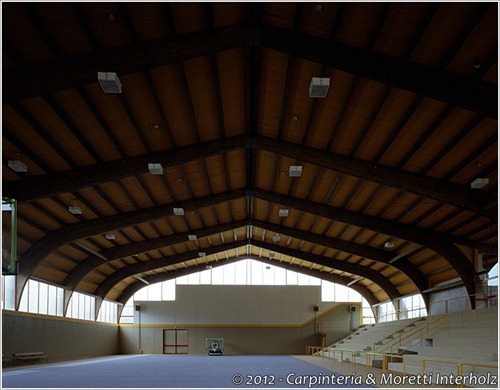

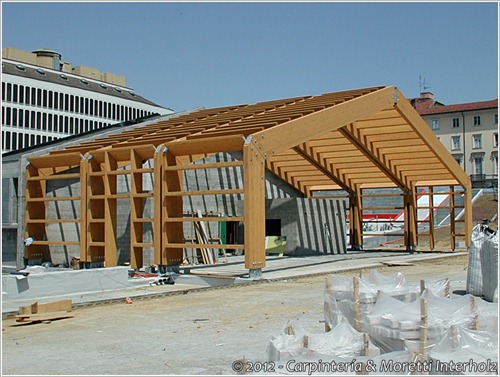

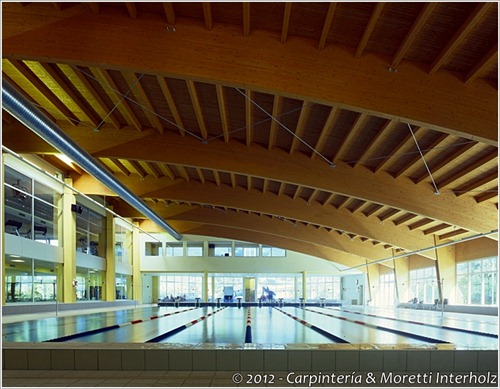

Carpinteria_Moretti_003Carpinteria_Moretti_007Carpinteria_Moretti_021Carpinteria_Moretti_022camp_pcampp_4/5campp_13bpetra_4Carpinteria_Moretti_047Carpinteria_Moretti_048Petra_01Carpinteria_Moretti_05805pf06pfLPF_1001pfCarpinteria_Moretti_085Carpinteria_Moretti_086Carpinteria_Moretti_087Carpinteria_Moretti_090Carpinteria_Moretti_091Carpinteria_Moretti_116Carpinteria_Moretti_117Carpinteria_Moretti_118Carpinteria_Moretti_119Carpinteria_Moretti_125Carpinteria_Moretti_126Carpinteria_Moretti_127Carpinteria_Moretti_128Carpinteria_Moretti_129Carpinteria_Moretti_130Carpinteria_Moretti_131Carpinteria_Moretti_132Carpinteria_Moretti_136Carpinteria_Moretti_137Carpinteria_Moretti_138Carpinteria_Moretti_139Carpinteria_Moretti_140Carpinteria_Moretti_141Carpinteria_Moretti_142Carpinteria_Moretti_143Carpinteria_Moretti_144Carpinteria_Moretti_145Carpinteria_Moretti_146Carpinteria_Moretti_147Carpinteria_Moretti_148Carpinteria_Moretti_149Carpinteria_Moretti_150Carpinteria_Moretti_151Carpinteria_Moretti_152Carpinteria_Moretti_153Carpinteria_Moretti_154Carpinteria_Moretti_155Carpinteria_Moretti_156Carpinteria_Moretti_157Carpinteria_Moretti_158Carpinteria_Moretti_159Carpinteria_Moretti_160Carpinteria_Moretti_165Carpinteria_Moretti_166Carpinteria_Moretti_167Carpinteria_Moretti_168Carpinteria_Moretti_169Carpinteria_Moretti_17116-17a16-17cS.Patrig_1Carpinteria_Moretti_175Carpinteria_Moretti_176Carpinteria_Moretti_177Carpinteria_Moretti_178Carpinteria_Moretti_179Carpinteria_Moretti_180Carpinteria_Moretti_181piscine_copverona-114-15d14-15eCarpinteria_Moretti_195Carpinteria_Moretti_196Carpinteria_Moretti_197Carpinteria_Moretti_198Carpinteria_Moretti_199Carpinteria_Moretti_200Carpinteria_Moretti_201Carpinteria_Moretti_202Carpinteria_Moretti_203Carpinteria_Moretti_204Carpinteria_Moretti_205Carpinteria_Moretti_206Carpinteria_Moretti_207Carpinteria_Moretti_208Carpinteria_Moretti_211Carpinteria_Moretti_212Carpinteria_Moretti_213Carpinteria_Moretti_214Carpinteria_Moretti_215Carpinteria_Moretti_216Carpinteria_Moretti_217Carpinteria_Moretti_218Carpinteria_Moretti_219Carpinteria_Moretti_220Carpinteria_Moretti_221Carpinteria_Moretti_222Carpinteria_Moretti_223Carpinteria_Moretti_224Carpinteria_Moretti_225Carpinteria_Moretti_226Carpinteria_Moretti_227Carpinteria_Moretti_228Carpinteria_Moretti_235Carpinteria_Moretti_236Carpinteria_Moretti_237Carpinteria_Moretti_238Carpinteria_Moretti_239Carpinteria_Moretti_089
