sexta-feira, 14 de dezembro de 2007

Clube Med - Trancoso - Eucalipto Autoclavado

Madeira Utilizada : Eucaliptos diversos (citriodora, cloeziana, grandis e urophylla)
Arquitetura : Aflalo & Gasperini
Cálculo Estrutura de Madeira : Callia Estruturas de Madeira
Fornecimento e Execução das Estruturas em Madeira : TORA LOG HOMES (27)2121-9900
Ano da Construção : 2003

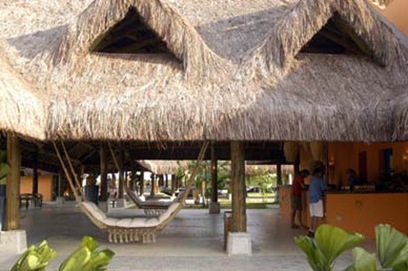

Com edificações feitas com madeira e cobertura de piaçava, o Club Med Trancoso diferencia-se dos demais resorts da rede no Brasil, em decorrência da localização em sítio tombado, o que levou à adoção de conceitos ambientais.

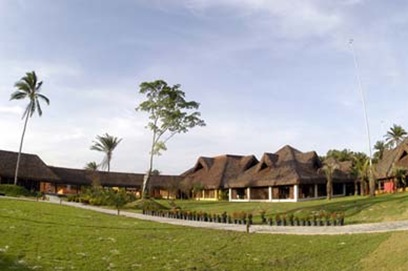

Desenvolvido pelo escritório Aflalo & Gasperini, o hotel está situado em Porto Seguro, no litoral sul da Bahia, e divide-se em 33 volumes e áreas de circulação que somam 38 mil metros quadrados de área construída.
O amplo terreno situado no alto de uma falésia, de frente para a praia de Trancoso e vizinho de porção preservada da mata atlântica, foi a área escolhida para a construção dessa unidade do Club Med, o primeiro grande complexo hoteleiro da região, distante 20 quilômetros do centro da cidade.
Segundo o arquiteto Gian Carlo Gasperini, a legislação local faz restrições ao gabarito das construções e exige que elas estejam a pelo menos cem metros de distância da beira da falésia. Nessas condições, o apelo ecológico foi o caminho natural que resultou em uma unidade bastante diferenciada dos outros empreendimentos da rede no Brasil.

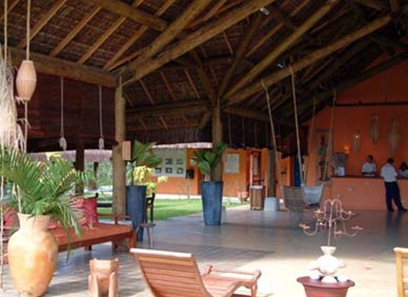

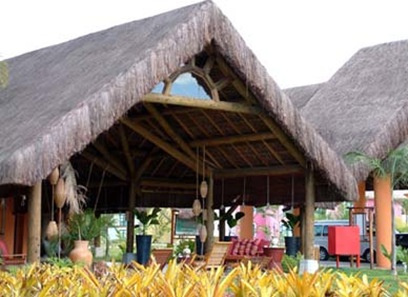

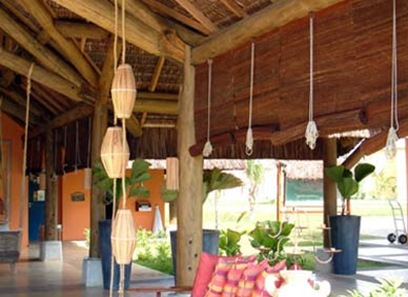

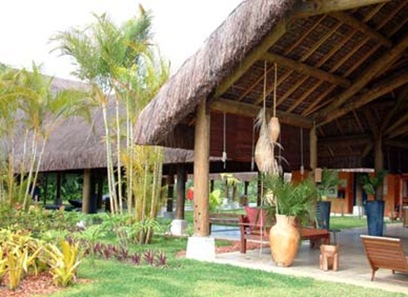

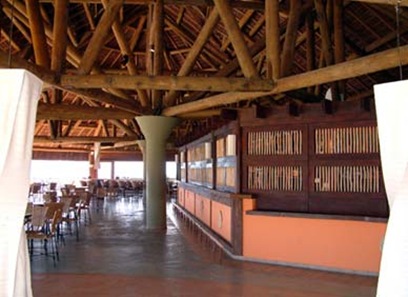

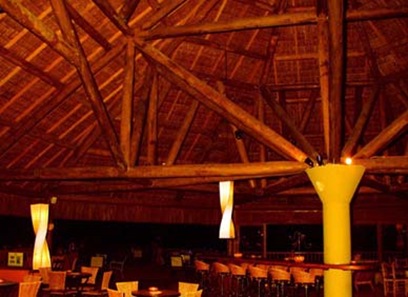

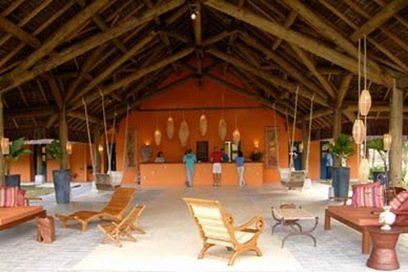

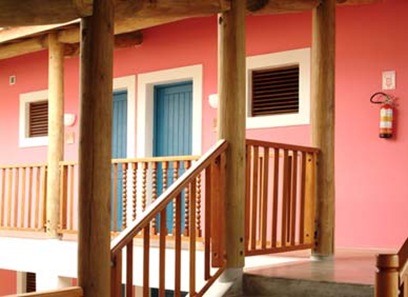

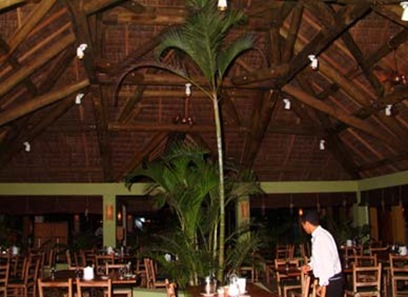

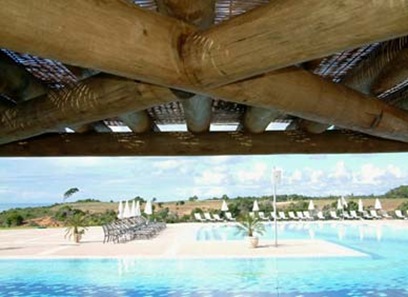

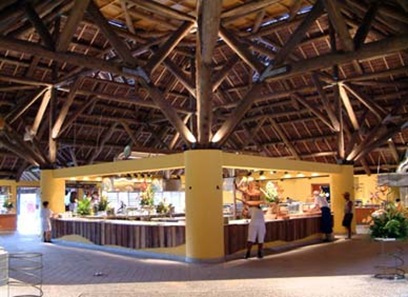

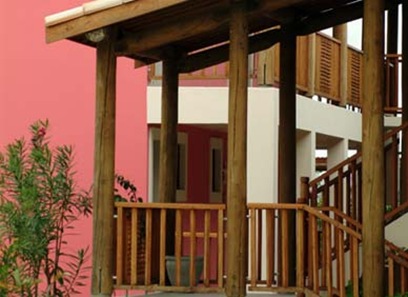

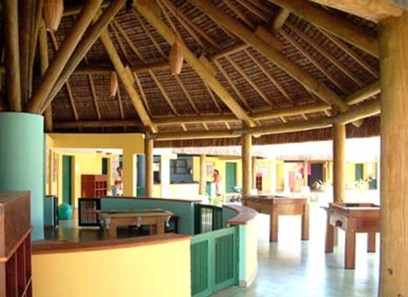

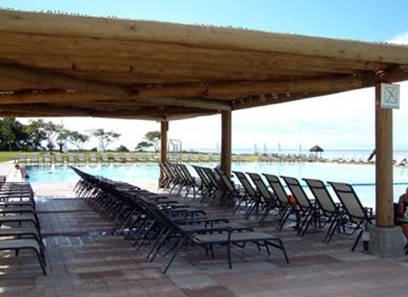

“Optamos por estrutura de madeira e cobertura de piaçava, mas buscamos criar um perfil moderno, sem a banalidade típica da combinação entre esses elementos”, explica. O sistema construtivo de madeira foi empregado em toda a área social, exceto nas unidades de hospedagem. Ele utiliza toras maciças de eucalipto com diferentes diâmetros, solidarizadas por meio de encaixes, parafusos, chapas e peças de conexão.
Uma escada de eucalipto e terra batida, com patamares inseridos no cânion, conduz os hóspedes da área da piscina até a praia, quase 50 metros abaixo.
Inaugurado em janeiro de 2003, o complexo ainda oferece anfiteatro, centro de convenções, quadras esportivas e edifício residencial para funcionários.

Texto resumido a partir de reportagem de Nanci Corbioli, publicada originalmente em PROJETODESIGN, Edição 285, Novembro de 2003.


cmed01 cmed02 cmed03 cmed04 cmed05 cmed06 cmed07 cmed08 cmed09 cmed10 cmed11 cmed12 cmed13 cmed14 cmed15 cmed16 cmed17

segunda-feira, 8 de outubro de 2007

Essing Bridge - Ponte curva em madeira

LOCAL : ESSING (ALEMANHA)
TEMPO DE CONSTRUÇÃO : 1978-1986
ARQUITETO : RICHARD JOHANN DIETRICH
CÁLCULO ESTRUTURAL : HEINZ BRÜNINGHOFF
VÃO LIVRE : 73,282m
COMPRIMENTO TOTAL : 189,91m
LARGURA : 3,20m

sexta-feira, 21 de setembro de 2007

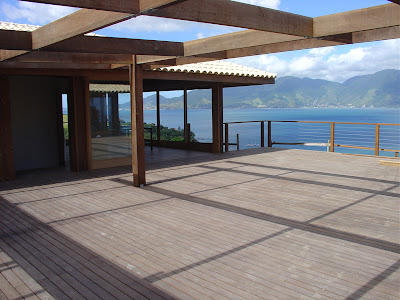

Obra : Residência em Ilha Bela

Obra : Residência em Ilha Bela (S.P.)
Arquitetura : W.O.L.F. Arquitetura e Planejamento

Telefone : (11) 3078-4644
Madeira Utilizada : Itaúba
Cálculo Estrutural : Callia Estruturas de Madeira


É uma estrutura interessante, resolvida com pilares tipo "árvore", com diversas Mãos Francesas pra vencer o declive do terreno e manter o nível da casa.
Depois da obra concluída, saiu a reportagem na revista "Arquitetura e Construção" de Junho de 2007.

Baixe a reportagem completa CLICANDO AQUI.
Senha : madeira

quarta-feira, 19 de setembro de 2007

Encaixes Japoneses Parte 1 - Kado-tsugi

Estou pesquisando encaixes japoneses, ou emendas japonesas esses últimos meses e desenvolvi um material em DWG com alguns desses encaixes. A sabedoria japonesa em relação à estrutura de madeira é milenar, passando por gerações até os dias de hoje. Dá gosto de ver como as técnicas do recorte e do encaixe da madeira funcionam e são belas.

Baixe o arq. contendo 41 encaixes em DWG 3D : CLICANDO AQUI
Senha : madeira

De quebra segue um video de uns estudantes de arquitetura que fizeram um desses encaixes para trabalho de faculdade :




ENCAIXES CONTIDOS NO ARQUIVO DWG 3D :
