sexta-feira, 24 de dezembro de 2010

Feliz Natal da Carpintería Estruturas de Madeira

Árvore de Natal feita com sobras de madeiras de obras!

Feliz Natal de toda a equipe da Carpintería Estruturas de Madeira :

Eng. Alan Dias
Paulo Bastos
Bruna Takeda
Maria José

Timber Christmas

domingo, 14 de novembro de 2010

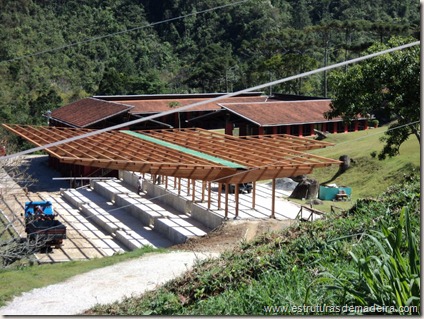

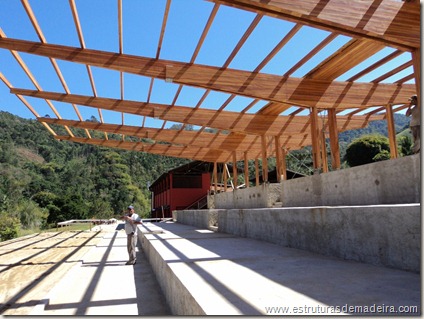

Haras Polana – MLC – Ita Construtora

Obra : Cobertura Haras
Cálculo e Montagem : Ita Construtora – Eng. Hélio Olga
Local : Campos do Jordão – SP

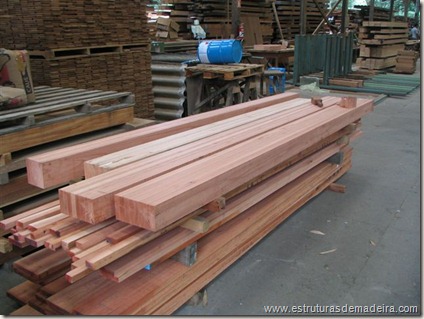

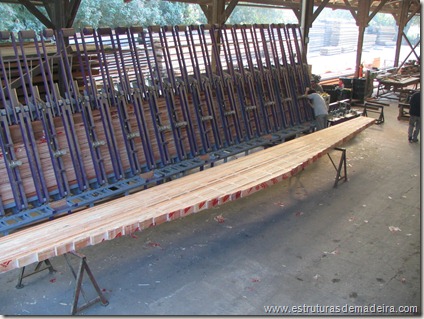

Recebi estas fotos do Eng. Hélio Olga, que agora está produzindo vigas de madeira laminada colada (MLC) em madeira Lyptus (da Aracruz) com cola de Poliuretano PURBOND. As ferragens são de uma empresa que está se instalando agora no Brasil, chamada RothoBlaas.
É a Madeira Laminada Colada começando a ser utilizada novamente como opção de estrutura para diversas finalidades!
Meus parabéns à equipe da Ita Construtora, grandes parceiros!!!!


mlc 002

mlc 010 mlc 015 mlc12_08_10 013 mlc12_08_10 014 mlc12_08_10 019 mlc12_08_10 024 hpr06_10_10 004 hpr06_10_10 006 hpr06_10_10 007 hpr06_10_10 011 hpr06_10_10 014 hpr29_09_10 003 hpr29_09_10 011 hpr29_09_10 015 hpr29_09_10 032 hpr29_09_10 034

DSC00226 (1024x768)DSC00230 (1024x768)DSC00234 (1024x768)DSC00237 (1024x768)DSC00239 (1024x768)

Use madeira! Use wood!

Selecionei dois vídeos que me indicaram no youtube que falam exatamente do porque devemos daqui pra frente passar a utilizar muito mais madeira nas estruturas!
Estão em inglês mas espero que gostem e sejam bastante úteis!
Enjoy!




terça-feira, 19 de outubro de 2010

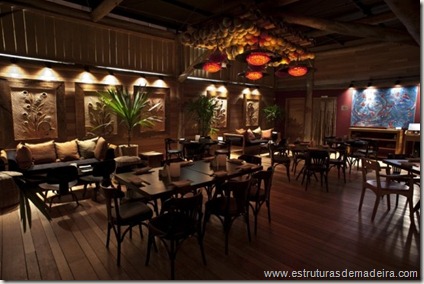

Jam Jardins – Restaurante Japonês

Arquiteto : Walter Gola
Cálculo Estrutural Madeira e Metálica : Eng. Alan Dias
Fundações : Reyolando Brasil
Decoração e Estilo : Arq. Hélio Pellegrino
Paisagismo : Gil Fialho
Local : Rua Bela Cintra 1929, São Paulo, SP

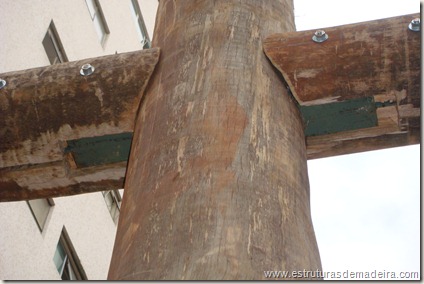

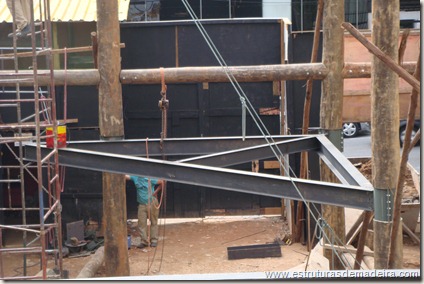

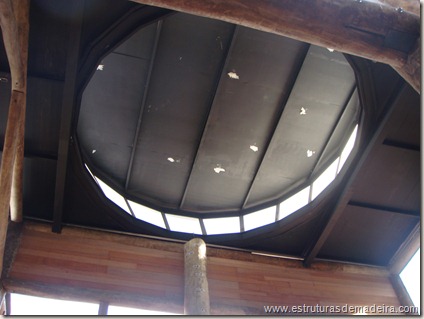

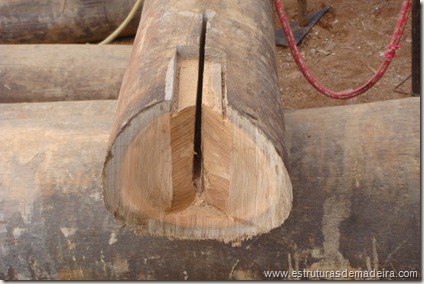

Este foi um projeto beeem desafiador que fiz aqui em São Paulo. Os proprietários me contrataram pra fazer uma estrutura totalmente mista de madeira, metal e concreto. Pensei tudo como se fossem pórticos independentes pra resolver os cálculos, depois juntei tudo. Todos os pilares da estrutura estão a 1cm do chão, para parecer que o restaurante está flutuando. Coisa de projetista mesmo. Pra ligar as vigas metálicas nos pilares de madeira criei (com uma dica da Eng. Helô Maringoni – thanks!) um anel metálico que “abraçou” o pilar, me dando área para solda das peças metálicas. Logo na entrada, um pergolado atirantado com cabos de aço em forma de “X” para não balançarem. Escada metálica com degraus engastados no pilar de madeira formam uma “escultura” central, pura magia estrutural! O palco, sem pilares frontais, apenas fixados nos pilares laterais de madeira parece estar voando. No andar superior, criei uma treliça com 11m de vão livre, suportada no ponto central com minha mão-francesa em forma de tesoura invertida. Cobertura com telhas metálicas trapezoidais e uma abertura zenital imensa e redonda, que parece um disco voador de ponta cabeça, concedendo ao lugar luz natural em todas as horas do dia!
Projeto foi muito bom de fazer, deu pra exercitar muito a criatividade!!!


1 2 3

4 5 jam2

7 8 6

DSC06477

DSC06488DSC06507

DSC06530 DSC06845 DSC07714 DSC07716 DSC07997 DSC08006 DSC08355 DSC08330

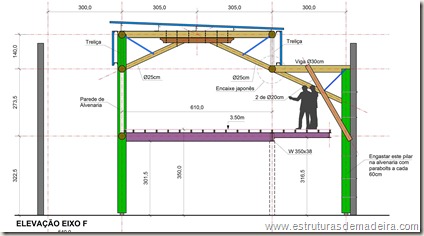

Base 04 Det. MF Eixo 04 Eixo F

sexta-feira, 2 de julho de 2010

Estruturas Recíprocas em Madeira

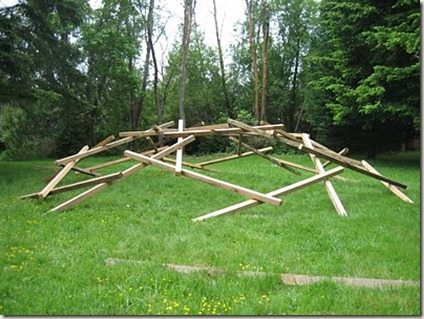

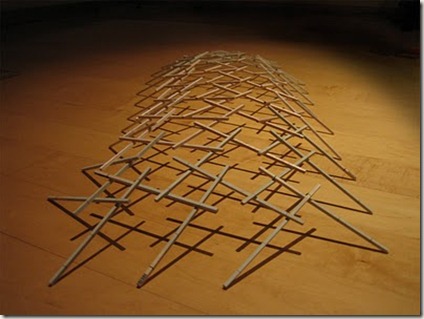

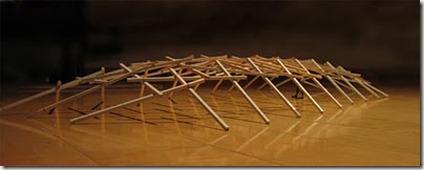

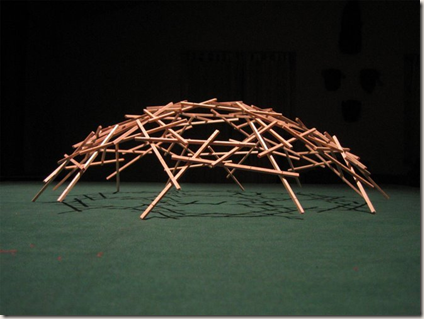

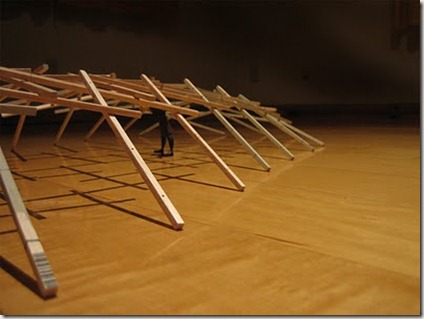

As estruturas recíprocas são um tipo de estrutura formada por grelhas tridimensionais principalmente usadas como uma estrutura de telhado ou cobertura, consistindo em peças que se apoiam mutuamente e inclinadas colocadas em um circuito fechado. A extremidade interna de cada viga serve como apoio e suporta o feixe adjacente. Na extremidade externa das vigas, são apoiadas por uma parede externa, anel de raio ou por colunas. O apoio mútuo irradiando feixes colocado tangencialmente em torno de um ponto central de simetria forma um polígono interior. As extremidades das vigas forma um polígono exterior de um círculo.
Principalmente em madeira, esse sistema estrutural torna-se bastante interessante pois é uma estrutura que se suporta “por si só”, como um jogo de “pega-varetas”.

Mais uma inspiração para os arquitetos!

800px-Reciprocal_Frame_Rabbit

75685711

aer_4 article-1056637-02ace1a700000578-583_468x720 bigger-model-2-front bigger-model-2-top bigger-model-close bigger-model-front bigger-model-plan big-hex-1 big-hex-2

concept

front-view-1 front-view-composite general_layout

landscape_jpg987Hogan-RF-roof leonardo-bridge-1 leonardo-bridge-2 long-close long-front-up long-low long-side long-up m1-front m2-front m2-front-2 m2-under notch

picture-4 picture-24 picture-32 plan-composite reciprocal-frame-roof reciprocal-frame-roof-2 reciprocals_basis1 rectangle-1 rectangle-2 OLYMPUS DIGITAL CAMERA         Simple_reciprocal_frame top-view-1 untitled untitled2 untitled3 untitled4 untitled5 untitled6 untitled7 untitled8
